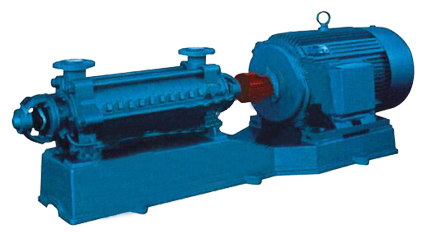

D型卧式多级离心泵-产品简介

D型泵系单吸单级分段式离心泵,供输送清水及物理化学性质类似于水的液体之用。
本型泵扬程H23-123.6米,流量为12.6-39.6米3/时。液体的温度不得超过80℃,广泛应用于矿山排水,工厂及城市给水之用。
目前主要生产的 D型泵有:
50D8 80D12 100D16 125D25

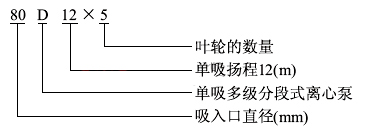

  D型卧式多级离心泵-型号意义

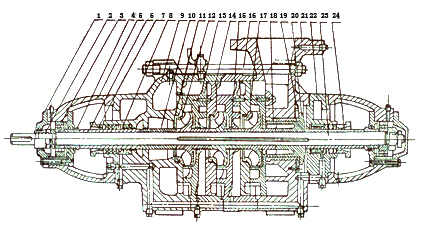

D型卧式多级离心泵-结构示意图
1
轴承盖
2
螺母
3
轴承
4
挡水套
5
轴套架
6
轴套甲
7
填料压盖
8
填料环
9
进水段
10
中间套
11
密封环
12
叶轮
13
中段
14
导叶挡板
15
导翼套
16
拉紧螺栓
17
出水段导翼
18
平衡套
19
平衡环
20
平衡环
21
出水段
22
尾盖
23
轴
24
轴套乙
